”A” タイプ（セパレートタイプ）
”A” タイプ（セパレートタイプ）
金型冷却用部品 - スパイラル冷却仕切板
螺旋状の冷却水を流すため、コアに接触面積が増えて、速やかに金型の熱を奪うことができ、冷却効率が高くなります。
"A" タイプ（セパレートタイプ）の使用例
Note：
(1) "A" タイプ は "T" タイプと組み合わせて使用できます。
(2) 【セット内容】 "A" タイプ（1個）、Oリング（1個）。

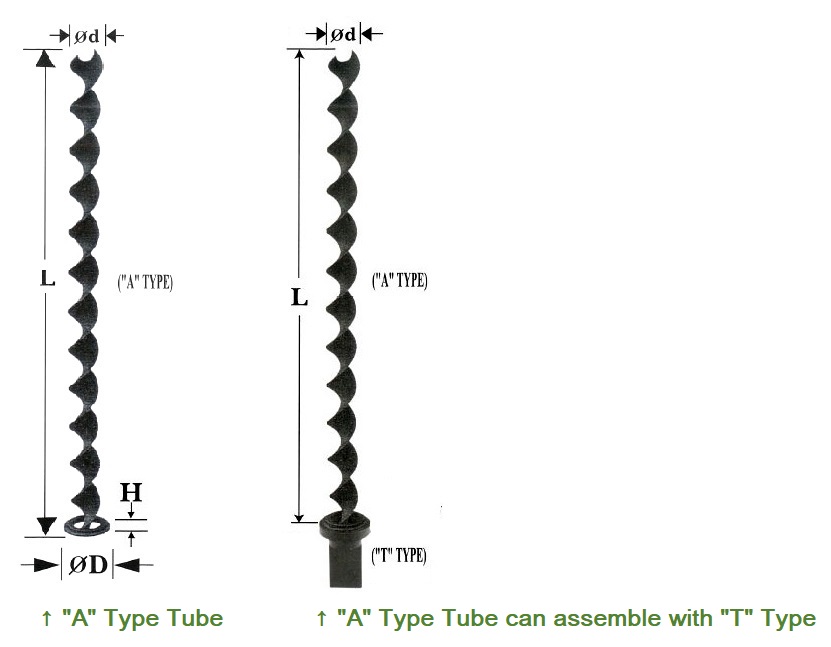

SIZE
| Item No. | øD(mm) | L(mm) | O Rring | øD(mm)x H(mm) |
| ST-A08100 | ø8 | 100 | P:10 | 15x4 |
| ST-A08200 | ø8 | 200 | P:10 | 15x4 |
| ST-A08300 | ø8 | 300 | P:10 | 15x4 |
| ST-A10100 | ø10 | 100 | P:12 | 18x4 |
| ST-A10200 | ø10 | 200 | P:12 | 18x4 |
| ST-A10300 | ø10 | 300 | P:12 | 18x4 |
| ST-A12100 | ø12 | 100 | P:16 | 22x4 |
| ST-A12200 | ø12 | 200 | P:16 | 22x4 |
| ST-A12300 | ø12 | 300 | P:16 | 22x4 |
| ST-A16100 | ø16 | 100 | P:20 | 25x4 |
| ST-A16200 | ø16 | 200 | P:20 | 25x4 |
| ST-A16300 | ø16 | 300 | P:20 | 25x4 |
| ST-A20100 | ø20 | 100 | AS:119 | 30x4 |
| ST-A20200 | ø20 | 200 | AS:119 | 30x4 |
| ST-A20300 | ø20 | 300 | AS:119 | 30x4 |
| ST-A20400 | ø20 | 400 | AS:119 | 30x4 |
| ST-A25100 | ø25 | 100 | AS:121 | 35x4 |
| ST-A25200 | ø25 | 200 | AS:121 | 35x4 |
| ST-A25300 | ø25 | 300 | AS:121 | 35x4 |
| ST-A25400 | ø25 | 400 | AS:121 | 35x4 |
Note：
(1) "A" タイプ は "T" タイプと組み合わせて使用できます。
(2) 【セット内容】 "A" タイプ（1個）、Oリング（1個）。

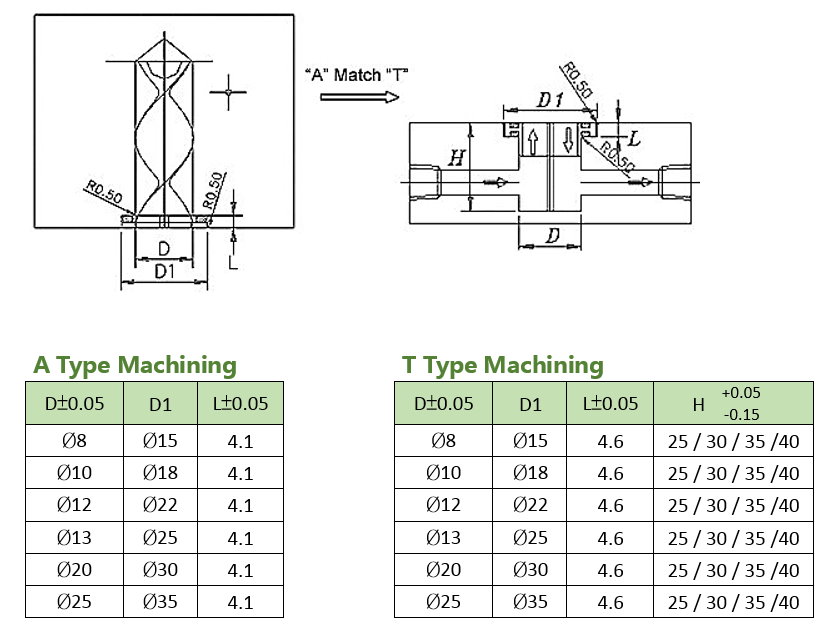

How to Machining?
"A" タイプ と "T" タイプの組み合わせる加工図はこちら ↓↓↓
Why Choose Spiral Baffle Board?
Revolutionary innovation is great news for mold users.
Spiral Baffle Board conduct heat quickly away from the mold, providing the optimal cooling effect and so reducing costs.
Comparison
| Conventional Cooling Baffle | New Spiral Baffle Board | |
| Tooling Method | Complex | Simple |
| Tooling Cycle Time | Long | Short |
| Fitting with Tooling | By Case | Good |
| Water Flow Phenomenum | Laminal Flow | Turbulent Flow |
| Cooling Effect | Uneven | Even |
| Price Cost | Higher | Lower |
| Injection Mold Cost | Higher | Lower |
| Conclusion |
Production Cost Higher. Part Quality isn't so good. |
Production Cost Lower. Part Quality is good. |
